Santrifüj Pompalar
Back pull-out tasarımlı, salyangoz gövdeli, tek kademeli santrifüj pompalar. Anma değerleri ve ana ölçüleri EN 733 standardına uygundur. Kapalı radyal çark, değiştirilebilir gövde aşınma halkaları ve EN 12756’ya uygun mekanik salmastra ile uzun süre güvenilir çalışır.
Geniş debi ve basınç aralığı sayesinde su temin sistemlerinden ısıtma, soğutma ve iklimlendirme devrelerine, yangın söndürme, sulama ve havuz uygulamalarına kadar pek çok alanda kullanılır. Dökme demir, sfero döküm ve bronz döküm gövde seçenekleriyle temiz sudan deniz suyuna kadar farklı ihtiyaçlara uyum sağlar.
Başlıca Kullanım Alanları
- Temiz akışkanlar ve pompa malzemesine kimyasal/mekanik olarak etki etmeyen akışkanlar
- Su temin sistemleri
- Soğutma devreleri
- Isıtma sistemleri
- İklimlendirme sistemleri
- Yüzme havuzları
- Yangın söndürme sistemleri
- Genel ve yağmurlama sulama sistemleri
- Drenaj sistemleri
Teknik Veriler
| Maks. debi | 2321 m³/h |
|---|---|
| Min. debi | 1,5 m³/h |
| Maks. basma yüksekliği | 160 m |
| Min. basma yüksekliği | 2 m |
| Maks. çalışma basıncı | 16 bar |
| Çıkış anma basıncı | PN 10 / PN 16 (ASME CL 125 / CL 150) |
| Akışkan sıcaklığı | -30 °C … +140 °C |
| Şebeke frekansı | 50 Hz / 60 Hz |
| Şebeke gerilimi | 220 V … 690 V |
| Bağlantı | Flanşlı (EN 1092, isteğe bağlı ASME) |
| Tahrik | Elektrik motoru veya içten yanmalı motor |
| Emiş özelliği | Normal emişli |
| Standart | EN 733 |
Malzeme Seçenekleri
| Parça | Malzeme seçenekleri |
|---|---|
| Gövde – dökme demir | EN-GJL-250 (ASTM A48 CL 35B) |
| Gövde – sfero döküm | EN-GJS-400-15 (ASTM A536 GR 60-40-18) |
| Gövde – bronz | CC480K (ASTM B30 C90700) |
| Çark | Gri dökme demir EN-GJL-250 (JL1040) |
| Mil | Çelik E335 veya ıslah çeliği C45 |
| Gövde aşınma halkaları | Gri dökme demir veya asbestsiz malzeme |
| Mil sızdırmazlığı | Standart: tek mekanik salmastra (EN 12756); seçenek: çift mekanik salmastra veya salmastra kutusu |
Hangi malzeme? Temiz su, ısıtma ve soğutma devreleri için dökme demir; daha yüksek mekanik dayanım istenen hatlar için sfero döküm; deniz suyu ve tuzlu su için bronz gövde önerilir.
Avantajlar
Enerji Verimliliği
- Yüksek verimli hidrolik tasarım; çark çapı standart olarak çalışma noktasına göre tornalanır.
- Değişken devir kontrolüyle %60’a varan enerji tasarrufu.
- ErP direktifinin verim gereklilikleri (MEI ≥ 0,4) belirgin şekilde aşılır.
İşletme Güvenilirliği
- Düşük NPSH değerleri ve optimum emiş karakteristiği.
- Yuvasına oturan gövde contası ile artırılmış sızdırmazlık.
- Büyük çaplı saplamalar (M12/M16) güvenli bağlantı sağlar.
- Mil koruma kovanı pompa milini aşınmaya karşı korur.
Geniş Seçenek
- Tek ve çift mekanik salmastra ile salmastra kutusu seçenekleri.
- Çok çeşitli malzeme seçenekleriyle farklı akışkanlara uyum.
- EN 1092 flanşlar, isteğe bağlı ASME delik düzeni.
Kolay Servis
- Back pull-out tasarım: pompa gövdesi borudan sökülmeden kaplin, yatak ve çark çıkarılabilir.
- Kolay değiştirilen aşınma halkaları çark ve gövde kapağındaki aşınmayı azaltır.
- Gövde kapağındaki sökme vidaları demontajı kolaylaştırır.
Akıllı İzleme
- İsteğe bağlı sıcaklık ve titreşim izleme sistemi.
- İsteğe bağlı pompa performans izleme.
Yüksek Verimli Motor
- Frekans konvertörlü IE4/IE5 verim sınıfı motor seçeneği.*
* IE5 verim sınıfı (IEC/TS 60034-30-2) motor seçeneği 15/18,5 kW’a kadar sunulmaktadır. Uygunluk için satış ekibimize danışabilirsiniz.

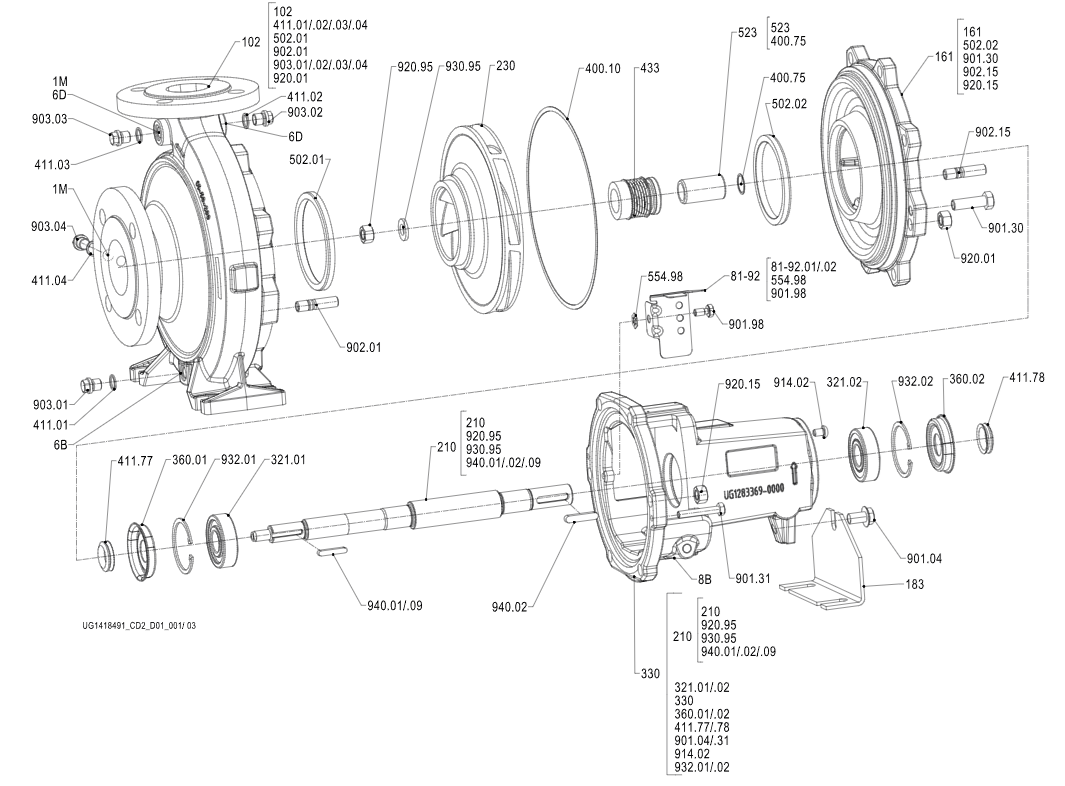

Yapı ve Tasarım Özellikleri
- Tek kademeli, salyangoz gövdeli, back pull-out tasarım
- Anma değerleri ve ana ölçüler EN 733’e uygun
- Çok eğrili kanatlara sahip kapalı radyal çark
- Değiştirilebilir gövde aşınma halkaları
- EN 12756’ya uygun tek veya çift mekanik salmastra; salmastra bölgesinde değiştirilebilir mil koruma kovanı
- Konik salmastra odası iç sirkülasyonu önler, havalandırma ve yıkamayı iyileştirir
- Motor bağlantı ölçüleri IEC 60072, dış ölçüler DIN V 42673 standardına uygun
- Patlayıcı ortamlar için ATEX uyumlu versiyon seçeneği
Doğru model seçimi için ihtiyaç duyduğunuz debi, basma yüksekliği, akışkan cinsi ve sıcaklığını Teklif İste formuyla iletin; teknik ekibimiz uygun pompayı belirlesin.
Nasıl Seçilir?
- Debiyi belirleyinSistemin ihtiyaç duyduğu toplam akışkan miktarı (m³/h) pompa büyüklüğünü ve çark çapını belirler.
- Basma yüksekliğini hesaplayınStatik yükseklik, boru ve armatür kayıpları ile istenen çıkış basıncı toplanır; çalışma noktası pompa eğrisinin verimli bölgesinde olmalıdır.
- Akışkanı ve sıcaklığı tanımlayınTemiz su, sıcak su veya deniz suyu; -30 °C ile +140 °C arasındaki çalışma sıcaklığı gövde malzemesi ve salmastra seçimini etkiler.
- Malzemeyi ve tahriki seçinAkışkana göre dökme demir, sfero veya bronz gövde; enerji tasarrufu için devir kontrollü yüksek verimli motor.
